简 介：EP-701C是一款新型氮、磷、溴协效的聚烯烃低卤环保阻燃剂。与传统溴系阻燃剂相比，EP-701C中不含Sb2O3，溴含量低，阻燃剂不析出。EP-701C的阻燃制品可达到UL94 V-0（厚度1.5mm以下）级别，并100℃烘烤168h后，仍可通过UL94 V-2（0.75、1.5、3.0mm）测试，尤其对于片材，EP-701C阻燃效率更佳，可通过UL94 V-0（0.4mm）级别，并100℃烘烤72h后，材料阻燃性能可保持UL 94V-0（0.4mm）级，100℃烘烤168h后，仍可通过UL94 V-2（0.4mm）测试。阻燃制品可控制溴含量≤900ppm，达到IEC 61249-2-21的无卤要求。此外，阻燃制品具有密度小、发烟量低、模具腐蚀性小等特点，主要用于制造电器插座、电器骨架、汽车接插件等产品，并且适用于片材类产品。
优 点：
1、EP-701C用于PP中，阻燃制品的溴含量≤900ppm，能够满足制件无卤要求。
2、EP-701C用于PP中，无需添加三氧化二锑，且阻燃剂不析出。
3、EP-701C用于PP中，100℃烘烤168h后，仍可通过UL94 V-2（1.5mm）测试。
指 标：

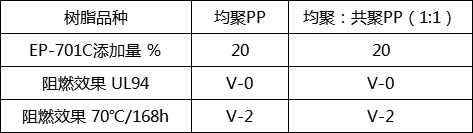

推荐用量：
包装/储存：25kg/包；按一般化学品运输，储存于干燥阴凉处,避免阳光直晒。
加工注意事项：
（1）EP-701C用于PP中时，不建议使用强剪切的螺杆组合。
（2）EP-701C用于PP中时，不能与Sb2O3类阻燃剂混合使用。
（3）EP-701A用于PP中时，加入某些助剂可能会导致阻燃树脂颗粒外观性能或阻燃性能的不良影响，对于助剂的选择必须进行谨慎的评估（特别：不能加碳酸钙做填料）。

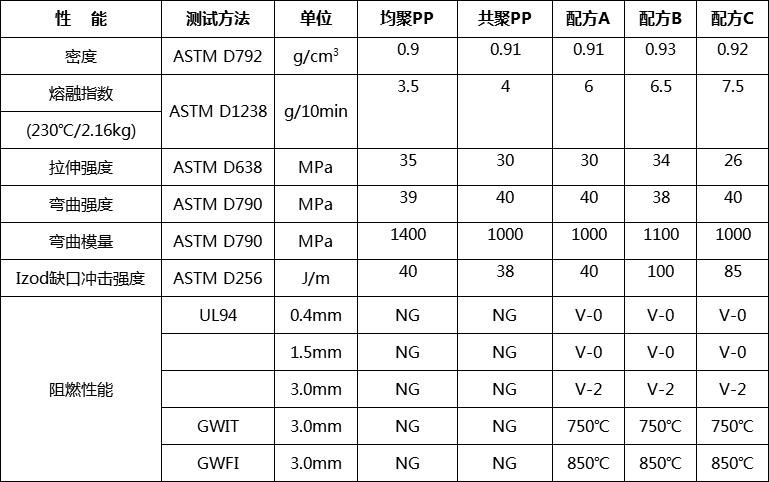

经典性能：
备注：以上所有应用数据为EP-701C的典型值。
